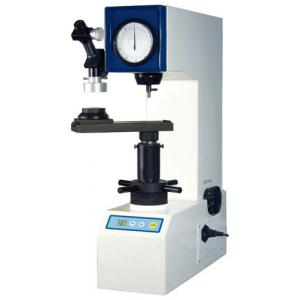

HD9-45型 電動表面洛氏維氏硬度計
產品簡介 Product introduction
HD9-45型 電動表面洛氏維氏硬度計，是輕載荷洛維二用表面硬度試驗機，該機具備了六種試驗力，能滿足表面洛氏、維氏硬度的測試。試驗力的施加、保荷和卸荷自動完成。使用方便，該機測試靈敏度高。并可按用戶特殊要求，可改裝鋁制品兼用測試布氏硬度。
應用范圍 Applications
電動表面洛氏維氏硬度計適用于表面淬火鋼、銅、鋁合金薄板、帶鋼、硬質合金鋼、鍍鋅、鍍鉻、鍍錫、軸承鋼、硬化薄鋼板、可鍛鑄件、材料表面熱處理和化學表面處理的各種金屬材料等。
工作環境 Work environment
1、在室溫10~35℃的范圍內；
2、在穩固的基礎上水平安裝；
3、在無震動的環境中；
4、周圍無腐蝕性介質；
5、室內相對濕度不大于65%；
性能特點 Performance characteristics
1、整機穩定性、重復性、剛性和裝配工藝遠高于其他同類機型；
2、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；
3、多種硬度測量標尺：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HV5、HV10、HV20、HV30；
4、整機采用電動加荷、卸荷、保荷，測試過程無需人工施加試驗力；
5、外置式試驗力選擇旋鈕，操作簡單；
6、測試空間大，可允許放置較大的試樣；
7、標準配置齊全，可滿足所有標尺的測試要求；
8、可按用戶特殊要求，改裝鋁制品兼用測試布氏硬度；
技術指標 Technical indicators
| HD9-45、電動表面洛氏維氏硬度計 |
| 硬度標尺 | 表面洛氏：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T； 維氏：HV5、HV10、HV20、HV30； |
| 初試驗力 | 29.42N(3kg) |
| 總試驗力 | 表面洛氏：147.1N(15kg)、294.2N(30kg)、441.3N(45kg)； 維氏：49.03N(5kg)、98.07N(10kg)、196.1N(20kg)、294.2N(30kg)； |
| 測量范圍 |
HR15N：70～91、HR30N：42～80、HR45N：20～70、HR15T：73～93、HR30T：43～82、HR45T：12～72 |
| 讀數方式 | 表盤
| 5X測微目鏡、10X測微目鏡 |
| 測量放大倍率 | 無
| 75X、150X |
| 試驗力加載方式 | 電動
|
| 試驗力保荷時間 | 自動（0-60S） |
| 試樣最大高度 | 170mm
|
| 試樣最大寬度 | 145mm |
| 硬度分辨率 | 0.5HR |
|
拓展接口
| 無
|
| 轉換標尺 | 無
|
| 電源 | AC220V±5%；50~60Hz（可定制AC110V±5%） |
| 外形尺寸 | （520×220×700）mm |
| 重量 | 80kg |
| 執行標準 | GB/T230.2（洛氏)、GB/T4340.2 (維氏) |
標準配置 Standard configuration
1、主機；
2、金剛石洛氏壓頭；
3、金剛石維氏壓頭；
4、大平面試臺；
5、中平面試臺；
6、V型試臺；
7、溜板試臺；
8、5X物鏡；
9、10X物鏡；
10、砝碼組；
11、標準硬度塊
12、防塵罩；
13、電源線；
14、產品合格證書；
15、產品使用說明書；
注意事項 Precautions
1、 試驗人員應遵守操作規程，能在試驗前后經常用標準塊校對儀器。不經常使用的硬度計，開機后在標準塊上要進行數次的硬度測定，穩定后，再進行試件的測試。
2、儀器搬運時應托底搬運，并取下砝碼和吊桿，不得橫倒。
3、在硬度測試中，加試驗力、保持試驗力、卸除試驗力時，嚴禁轉動變荷手輪。
4、硬度塊的使用只能在工作面進行，兩相鄰壓痕及壓痕中心至邊緣距離不小于3mm，其使用周期為二年。
5、硬度計做好周期檢定工作，每年至少一次以保證硬度計的準確性。
