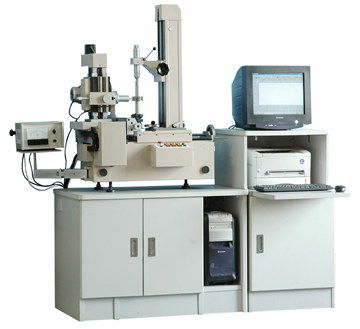

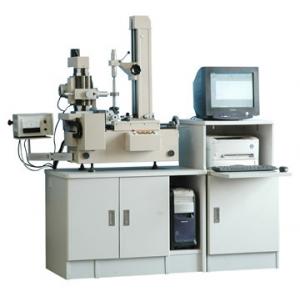

3203B型 齒廓螺旋線測量儀
prev zoom next
3203B型 齒廓螺旋線測量儀
高精度,小型臺式,經濟適用
  • 商品貨號:HCECS000160
  • 商品點擊數:4317
  • 用戶評價: comment rank 5
  • 咨詢熱線:021-20969529


商品描述:

商品屬性

3203B型 齒廓螺旋線測量儀

3203B型 齒廓螺旋線測量儀



 產品簡介   Product introduction


本儀器用于測量圓柱齒輪的漸開線齒廓偏差和螺旋線偏差。是我公司最新設計的一種結構簡單、經濟實用的高精度齒輪量儀,特別適合于汽車、摩托車等中小規格齒輪的測量,該儀器可廣泛應用于工廠計量室或車間檢查站。


 應用范圍   Applications


本機主要用于測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。


 性能特點   Performance characteristics


●  該儀器為臺式小型儀器,儀器體積小、重量輕、容易移動,它既保留了單盤式儀器傳動鏈短、精度高、性能穩定可靠、價格便宜和對環 境溫度要求不高的特點,又可測量螺旋線、可用測量齒廓的基圓盤,在工件一次裝卡的條件下完成齒廓和螺旋線的測量。基圓盤按用戶要求直徑訂做。

●  該儀器采用進口的高精度圓光柵編碼器進行螺旋角的定位調整,方便、可靠、精度高。

●  該儀器基圓盤與直尺的壓緊結構獨特、有創新,已獲得專利,可解決小基圓齒輪的測量。小基圓主軸按用戶要求直徑訂做。

●  具有測頭防撞功能,解決了意外碰撞造成測頭損壞的問題,該項技術也已獲得專利。

●  該儀器測量齒廓和螺旋線運動均采用機動測量,即對好測頭后按一下操作面板上的測量按鈕,儀器即可由微機控制自動完成測量運動。大大地減輕了操作人員的勞動強度,測量效率較高。

●  該儀器采用微機自動控制和偏差數據采集及偏差評值系統。可按國際新標準進行誤差分離,即齒廓、螺旋線總偏差、齒廓、螺旋線形狀偏差,齒廓、螺旋線斜率偏差。并可根據用戶的實際需要提供各種評值功能(如齒廓凸度Cα、輪齒的鼓度Cβ、“K”形圖公差帶評值、各種特殊公差帶要求的設計曲線評值),測量結果(偏差曲線、數值)由顯示器顯示及打印機輸出測量結果報告單。


 技術指標   Technical indicators



規格/型號3203B
可測齒輪模數0.5~10 mm
可測齒輪最大外徑300 mm
上下頂尖距離10~370 mm
測頭至下頂尖距離10~190 mm
可測螺旋角范圍0°~45°
齒輪基圓直徑7~270mm
可測量最大齒寬70mm
可測工件最大重量25 kg
儀器凈重370kg
儀器毛重460kg
包裝外形尺寸(長×寬×高)1100mm×1000mm×1237mm
微機箱包裝尺寸(長×寬×高)1700mm×1350mm×1400mm


 標準配置   Standard configuration


● 測量主機

● 微機

● 工作臺

● 打印機

● 錐度軸

● 短尖軸

● 長軸

● 標準芯桿

● 漸開線樣板

● 漸開線樣板用基圓盤

● 螺旋線樣板

● 螺旋線樣板用基圓盤

● 帶動器

● 外測頭



齒輪測量

螺旋線樣板測量

齒廓樣板測量
