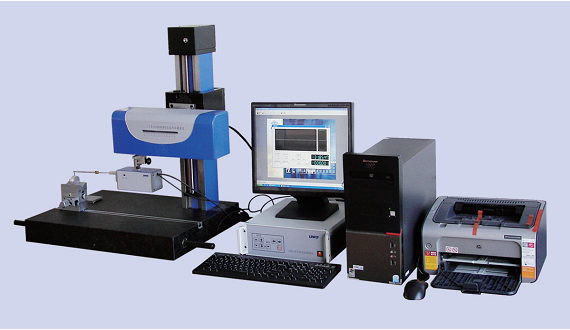

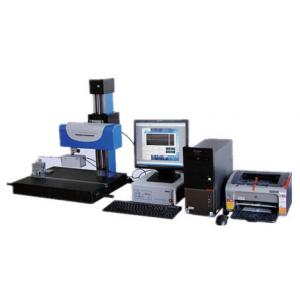

2305型 表面輪廓-形狀測量儀
產品簡介 Product introduction
2305型表面形狀測量儀測量工件的距離、角度、圓弧半徑、以及點、線、圓弧等幾何要素的相互位置等形位參數，為生產車間和計量部門提供了對零件形狀誤差進行高精度檢測的手段。
性能特點 Performance characteristics
● 本儀器配置了觸針式光柵傳感器，可配圖標準斧型、圓錐型、球型等各種形式的測針，以適合各種測量要求。
● 測針和測桿通過精確的定位結構保證了互換精度，使更換測針及測桿的操作不影響儀器的測量精度。
● 本儀器配備了功能強大的輪廓測量評定軟件，可以完成被測輪廓的距離、角度、圓弧半徑、直線度、圓輪廓度等形狀和位置參數的測量，也可以通過繪制輔助點、輔助直線、輔助圓等圖形要素配合直線擬合、圓擬合、自動選擇極值點、自動調平、不等比例放大、求取輪廓交點及比例分割點等豐富的功能完成對被測輪廓的各種二維輪廓參數的測量。
● 測量輪廓及標注結果既可以保存為CAD兼容的DXF和DWG文件，又可以打印輸出。
● 軟件配置的螺紋測量模塊可以在輸入被測螺紋標稱尺寸參數的條件下，將被測螺紋輪廓的所有牙型角、牙型半角、螺距等參數一次評定并標注在圖樣上，并可以用CAD文件、參數文本文件、及打印方式輸出。
● 輪廓比對軟件模塊可以完成被測輪廓與CAD文件導入的或測量得到的標準輪廓進行比對的功能，設定上下偏差限后，輪廓的合格部分和超差部分可以在圖形上以不同顏色標識出來，并自動給出合格區域所占比例。
技術指標 Technical indicators
1、測量原理：垂直方向：觸針法，光柵傳感器；
水平方向：直線光柵系統；
2、測量范圍：垂直40mm，水平120mm；
3、測量精度：垂直±0.1%，水平±0.004%；
4、垂直分辨力：0.1μm；
5、水平分辨力：1μm ；
6、測量參數：垂直距離、水平距離、兩直線夾角、圓弧半徑、圓心-直線距離、圓心-圓心距離、直線度、圓度等形位公差參數；
7、圖形放大倍率：最大10000倍無級連續放大；
8、驅動速度：0.1，0.2，0.3，0.4，0.5，0.8，1mm/s；
9、返回速度：1.5mm/s；
10、基準導軌直線性：1μm/100mm；
11、立柱結構：快慢速機動升降系統，自動對準零位；
12、立柱垂直測量高度：260mm；
13、工作底臺：460mm×720mm大理石平臺；
14、傳感器測桿長：230mm；
15、測針長度：22mm；
16、針尖角度：11°；
17、針尖半徑：25μm；
18、測力：0.02-0.06N；
19、傳感器滑行角度：上升角≤77°，下降角≤88°;
20、儀器凈重：260kg；
21、儀器毛重：360kg；
22、儀器外型尺寸：1610mm×500mm×740mm；
23、包裝外形尺寸：1590mm×1150mm×1065mm；
標準配置 Standard configuration
1、立柱
2、驅動箱
3、傳感器
4、電箱
5、微機
6、打印機
7、調斜工作臺
8、平口鉗
9、高度校準器具
選配附件 Optional accessories
●萬向工作臺
●微調工作臺
●可根據用戶要求設計專用測針
●輪廓儀專用底臺
●角度校準器具
●標準球校準器具
