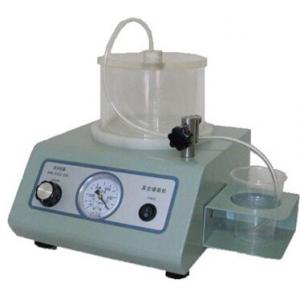

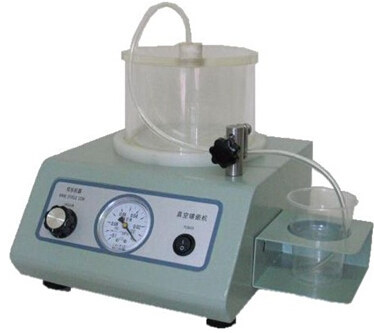

LXQ-8A型 多工位真空冷鑲嵌機
產品簡介 Product introduction
LXQ-8A型 多工位真空冷鑲嵌機是可用于多孔試樣鑲嵌、微型試樣鑲嵌、尤其是線路板或帶有微細孔材料鑲嵌的金相設備。在工業中，還可與染色劑配合，用于各種缺陷的檢查，并適用于將試樣粘貼到載片上制作薄片試樣。它的原理是把空氣從孔隙中吸出，再利用大氣壓的作用把鑲嵌料或染色劑壓進微細孔。內置真空泵,采用新技術:保證不回油,不污染樣品.不產生油霧, 不污染室內環境;普通旋片式真空泵，可能回油，真空油反流到真空室，污染標本，操作失敗；普通旋片式真空泵，工作過程中，由于高速旋轉及摩擦生熱兩種原因產生油霧，污染室內環境。
工作環境 Work environment
1、海拔高度不超過1000米；
2、周圍介質溫度不高于+40℃,及不低于-10℃；
3、空氣在相對濕度不大于85%（在20℃時）；
4、周圍沒有導電塵埃、爆炸性氣體、及能嚴重破壞金屬和絕緣的腐蝕性氣體；
5、沒有明顯的振動和顛簸；
性能特點 Performance characteristics
■ 提供卓越的浸漬性能，操作快速高效；
■ 特別適合用于多孔材料，例如裂紋失效分析試樣，多孔鑄件及復合物，電子元件，礦石，陶瓷和噴涂等試樣；
■ 多孔試樣的浸漬要求試樣的孔及裂紋中沒有空氣，以方便后續材料微觀結構分析以及缺陷觀察；
■ 真空室較大，可同時浸漬或鑲嵌多個試樣；
■ 真空室透明，方便觀察鑲嵌成型過程；
■ 真空室有一定厚度的有機玻璃制造，不易破碎，遠比普通玻璃真空室要堅固，安全；
■ 操作簡便，外置柱狀裝置對導料管夾緊，操作簡單，阻斷可靠；
■ 鑲嵌室底部由食品級有機材料制成，從而便于清潔,而且不會粘附廢浸漬液；
■ 配備一個大容積真空室和一個容易操作的控制面板；
■ 浸漬材料通過一次性管道輸送，快速高效的分布至各個鑲樣模中，沒有潑濺污染；
■ 透過透明蓋清晰觀察浸漬過程；
■ 輕巧入口管實現鑲嵌樣模的無故障裝填；
■ 可以控制每杯的浸漬材料數量，從而減少浸漬材料的浪費；
操作過程：
技術指標 Technical indicators
| 序號 | 型號 | LXQ-8A |
| 1 | 鑲嵌方式 | 真空冷鑲嵌 |
| 2 | 機身材質 | 塑鋼 |
| 3 | 機臺形式
| 臺式 |
| 4 | 鑲嵌室規格
| D282mm*H140mm |
| 5 | 最多鑲嵌數量 | 3個 |
| 6 | 真空度顯示
| 指針顯示 |
7
| 極限真空度 | -0.098MPa |
| 8 | 外形尺寸
| 350X300X280mm |
| 9 | 電壓 | 220V/50HZ |
| 10 | 重量 | 25kg |
標準配置 Standard configuration
序號 | 名稱 | 數量 |
1 | 主機 | 一臺 |
2 | 真空鑲嵌室 | 一套 |
| 3 | 隨機工具 | 一套 |
4 | 電源線 | 一根 |
5 | 隨機文件 | 一套 |
選配附件 Optional accessories
品名 | 代碼 | 顏 色 | 適用對象 | 特 征 |
熱鑲嵌料 | HM1 | 黑 色 | 日常制樣使用 | 磨去速度快 |
HM2 | 紅 色 | 導電樣品 | 磨去速度中 |
HM3 | 綠 色 | 保邊型，和樣品結合緊密、邊緣要求不倒邊的樣品 | 磨去速度慢 |
HM4 | 黃 色 | 孔隙樣品等 | 磨去速度中 |
HM5 | 透 明 | 對檢查部位、尺寸、層深等有要求的樣品 | 透明，磨去速度快 |
HM6 | 白 色 | 日常制樣使用 | 磨去速度快 |
HM7 | 透 明 | 鑲嵌料可溶解除去，樣品可從鑲嵌樣快中無損取出，適用樣品需回收的樣品 | 可溶解，透明 |
| 冷鑲嵌料 | CM1 | 透 明 | 對熱敏感的材料或無鑲嵌機的場所 | 快速方便（10分鐘固化），無需加熱、加壓，無需鑲嵌機 |
| CM2 | 透 明 | 適用于各種材料，尤其是PCB、SMT等電子行業 | 價格低，經濟實用；固化時間：30分鐘 |
| CM3 | 透 明 | 發熱少，溫度低，可用于有機材料樣品 當和真空鑲嵌機配套使用時，鑲嵌材料將能填充樣品內的微孔洞和極細縫隙 | 屬環氧樹脂類固化時間：約3小時 |
