HJFS-4型 晶間腐蝕儀
產品簡介 Product introduction
HJFS-4型 晶間腐蝕儀，本設備通過加入腐蝕試劑，在不同的溫度下測試不同材料在該環境下的晶間腐蝕情況。

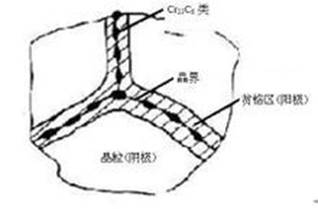

晶間腐蝕，局部腐蝕的一種。沿著金屬晶粒間的分界面向內部擴展的腐蝕。主要由于晶粒表面和內部間化學成分的差異以及晶界雜質或內應力的存在。晶間腐蝕破壞晶粒間的結合，大大降低金屬的機械強度。而且腐蝕發生后金屬和合金的表面仍保持一定的金屬光澤，看不出被破壞的跡象，但晶粒間結合力顯著減弱，力學性能惡化, 不能經受敲擊，所以是一種很危險的腐蝕。通常出現于黃銅、硬鋁合金和一些不銹鋼、鎳基合金中。不銹鋼焊縫的晶間腐蝕是化學工業的一個重大問題。

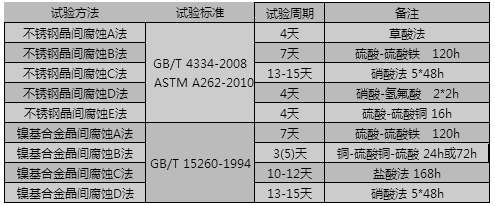

晶間腐蝕相關標準：
◆ GB/T 4334.(1~5)-2000不銹鋼晶間腐蝕敏感性試驗方法標準(根據不同材料敏感性選擇相應標準)
◆ GB/T 15260-1994《鎳合金晶間腐蝕敏感性試驗方法標準》
◆ GB/T 21433-2008《不銹鋼壓力容器晶間腐蝕敏感性檢驗》
◆ CB/T 3949-2001 《船用不銹鋼焊接接頭晶間腐蝕試驗方法》
◆ ASTM G28 - 02(2008) Standard Test Methods for Detecting Susceptibility to Intergranular Corrosion in Wrought, Nickel Rich, Chromium Bearing Alloys (中文名稱:《鍛造高鎳鉻軸承合金晶間腐蝕敏感性的檢查用標準試驗方法》
◆ GB/T 7998-2005 《鋁合金晶間腐蝕測定方法》
◆ HG/T 3173-2002 《尿素級超低碳鉻鎳鑰奧氏體不銹鋼晶間腐蝕傾向試驗》

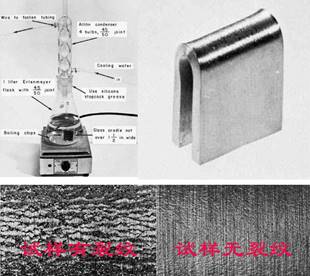

晶間腐蝕試驗方法：
在特定介質條件下檢驗金屬材料晶間腐蝕敏感性的加速金屬腐蝕試驗方法，目的是了解材料的化學成分、熱處理和加工工藝是否合理。其原理是采用可使金屬的腐蝕電位處在恒電位陽極極化曲線特定區間的各種試驗溶液，利用金屬的晶粒和晶界在該電位區間腐蝕電流的顯著差異加速顯示晶間腐蝕。不銹鋼、鋁合金等的晶間腐蝕試驗方法在許多國家均已標準化。各標準對試驗細節均有詳細規定。
產品類 | 規格/mm | 試樣尺寸/mm | 制作試樣數量/個 |
長 | 寬 | 厚 |
型鋼 | / | 30 | 20 | 3~4 | 2 |
鑄件 | / | 30 | ≤20 | / | 2 |
80~100 | ≤20 | / | 4 |
焊條 | / | 30 | 10 | / | 2 |
80~100 | 10 | / | 2 |
堆焊焊條 | / | 30 | / | / | 2 |
/ | 80~100 | / | / | 2 |
焊接接頭 | 單焊縫 | 30 | 20 | 3~4 | 2 |
80~100 | 20 | 3~4 | 2 |
交叉焊縫 | 30 | 20 | 3~4 | 4 |
80~100 | 20~35 | 3~4 | 4 |
鋼板、帶(扁鋼)型鋼 | 厚度＜4 | 30 | 20 | / | 2 |
80~100 | 20 | / | 2 |
厚度＞4 | 30 | 20 | 3~4 | 2 |
80~100 | 20 | 3~4 | 4 |
鋼棒(鋼絲) | 直徑≤10 | 30 | / | / | 2 |
80~100 | / | / | 2 |
直接＞10 | 30 | ≤20 | ≤5 | 2 |
80~100 | ≤20 | ≤5 | 2 |
無縫鋼管 | 外徑＜5 | 30 | / | / | 2 |
80~100 | / | / | 2 |
15≥外徑≥5 | 30 | / | / | 2 |
80~100 | / | / | 2 |
外徑＞15 | 30 | ≤20 | 管壁＜4mm | 4 |
管壁≥4mm | 4 |
80~100 | ≤20 | 管壁＜4mm | 2 |
管壁≥4mm | 4 |
焊管 | 厚度≤4 | 30 | / | 管壁厚 | 2 |
80~100 | / | 管壁厚 | 2 |
厚度＞4 | 30 | / | 3~4 | 4 |
80~100 | / | 3~4 | 4 |
工作環境：
1、現場實驗室配套環境；
2、設備環境大氣壓力：86.0～106.0Kpa；
3、設備環境空氣濕度：＜85%RH；
技術指標 Technical indicators

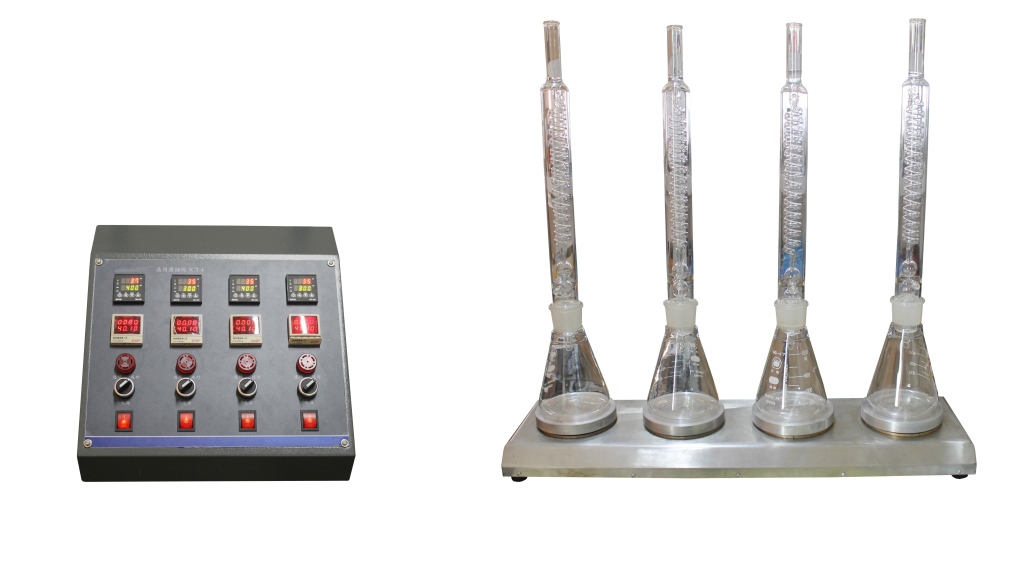

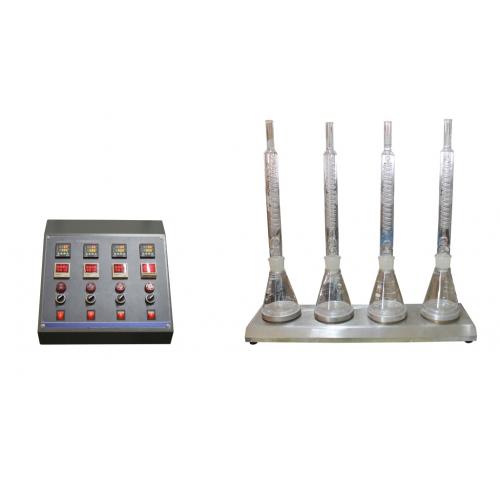

HJFS-4型 晶間腐蝕儀，是專門應用于對試樣進行晶間腐蝕的特有設備，由加熱部分、控制部分以及冷卻部分組成。該套設備由四個加熱底座組成，可同時對四支燒杯進行加熱，溫度可通過控制部分隨意設置。水蒸氣通過冷卻后可以自動回流到燒杯內，從而減少因水汽蒸發引起的試劑濃度變化。工作時，可將試樣處理后按照上述標準放入燒杯，配制符合標準要求的試劑，將溫度調整到規定溫度，加熱到規定時間后取出試樣即可。
溫控系統采用先進的PID控制系統，將水溫控制在設定溫度，來實現該溫度下長期的腐蝕過程。
溫控器調節范圍：0~400℃；
延時檔時間調節范圍：1m~99h99m；
標準配置 Standard configuration
1、加熱底座 4個 500w
2、專用三角燒杯 4個 1000mL （內口徑40mm）
3、配套回流冷凝器 4個 400mm
4、控制盒尺寸：400mm*400mm*200mm
5、試臺尺寸：820mm*215mm*100mm
6、控制器 1套 4通道單獨控溫
7、專用工具 1套
