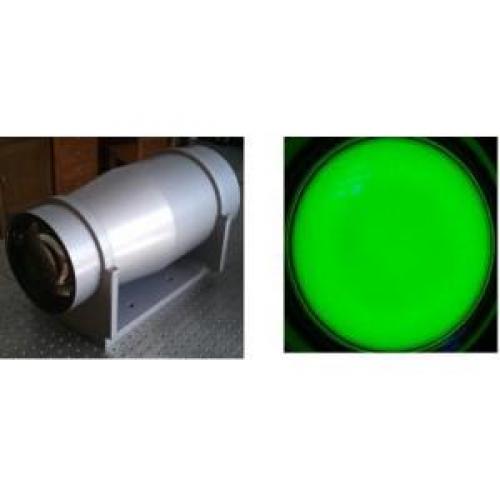

GF8540型 高精度大視場大口徑平行光管【升級款】
產品簡介 Product introduction
該儀器可投出一組平行光，或將分劃板圖像以平行光投出，可用于提供平行光目標、測定鏡組的焦距、鑒別率、及成像質量等；也可用于檢測多個光學系統之間的平行度。
平行光管是通過它取得來自無限遠的光束，此光束謂之平行光。是裝校調整光學儀器的重要工具，也是光學量度儀器中的重要組成部分，配用不同的分劃板，連同測微目鏡頭，或顯微鏡系統，則可以測定透鏡組的焦距，鑒別率，及其他成像質量。將附配的調整式平面反光鏡固定于被檢運動直的工件上，用附配于光管的高斯自準目鏡頭，通過光管上的高斯目鏡觀察，可以進行運動工件的直線性檢驗。
工作原理 Working principle
將附配的調整式平面反光鏡固定于被檢運動直的工件上，用附配于光管的高斯自準目鏡頭，通過光管上的高斯目鏡觀察，可以進行運動工件的直線性檢驗。光源發出的光經聚光鏡會聚與分光板反射后均勻照亮分劃板。當分劃板位于物鏡的焦面上時，分劃板的像在物鏡像空間的無窮遠處，即由平行光管發出的光是平行光束。
技術指標 Technical indicators
1、光瞳直徑（出瞳直徑）：Φ85mm；【位于該系統出射透鏡最后一個面上的有效口徑為Φ164mm；】
2、光瞳距離（出瞳距離）：100mm；
3、視場角：±20°（40°）；
4、測量精度：
4.1、0°～±5° 范圍內：≤1′（分）；
4.2、±5°～±10° 范圍內：≤1.5′（分）；
4.3、±10°～±15° 范圍內：≤2′（分）；
4.4、±15°～±20° 范圍內：≤2.5′（分）；
5、軸上目視鑒別率：≤2″；
6、分劃板：
6.1、圖案為正方形網格，格值為10′×10′，每度刻線為粗線，線寬為0.08±0.01mm；
6.2、每10 分刻線為細線，線寬為0.03±0.005mm，整度處標明度數；在±10′的中心區域刻制半徑為5′的圓圈，線寬為0.03±0.005mm，連接中心圓的軸線部分用細線；
7、大視場平行光管的照明采用面陣LED 光源，光源面上帶有勻光板，其背景均勻，亮度可調，具有可靠性高，壽命長的特點。
8、整個光學系統的物鏡口徑較大，材料講究，裝校精度要求高，其中光學透鏡玻璃材料采用非標定制。
【光學系統】

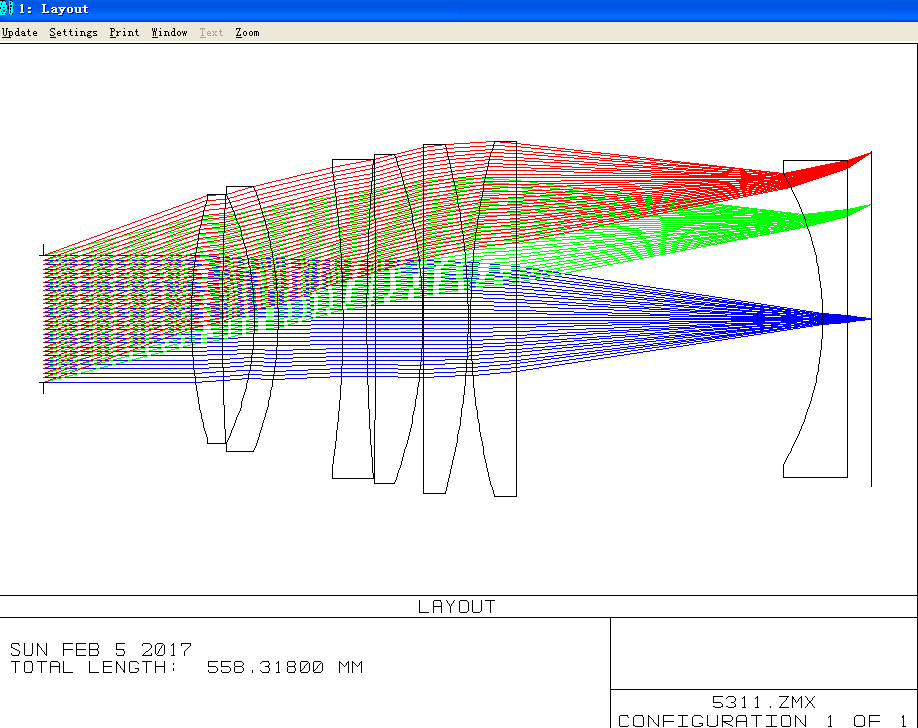

本高精度大視場大口徑平行光管的光學系統采用7 片分離式透鏡組結構，如下圖1 所示。
圖1 大視場平行光管系統圖
大視場平行光管點列分布如圖2 所示、畸變如下圖3 所示。

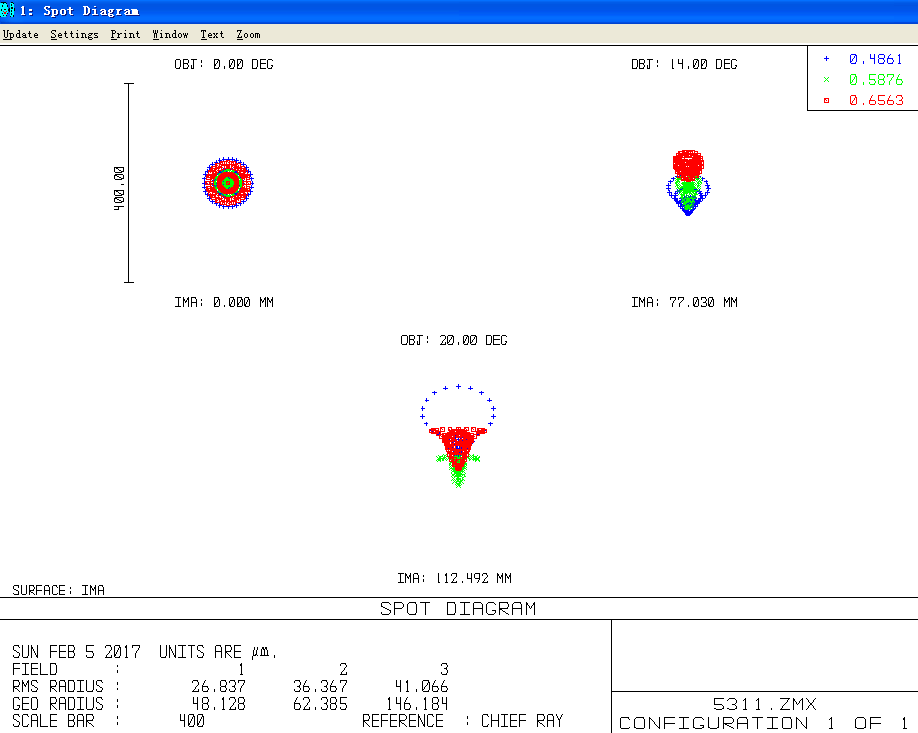

圖2 大視場平行光管點列分布圖

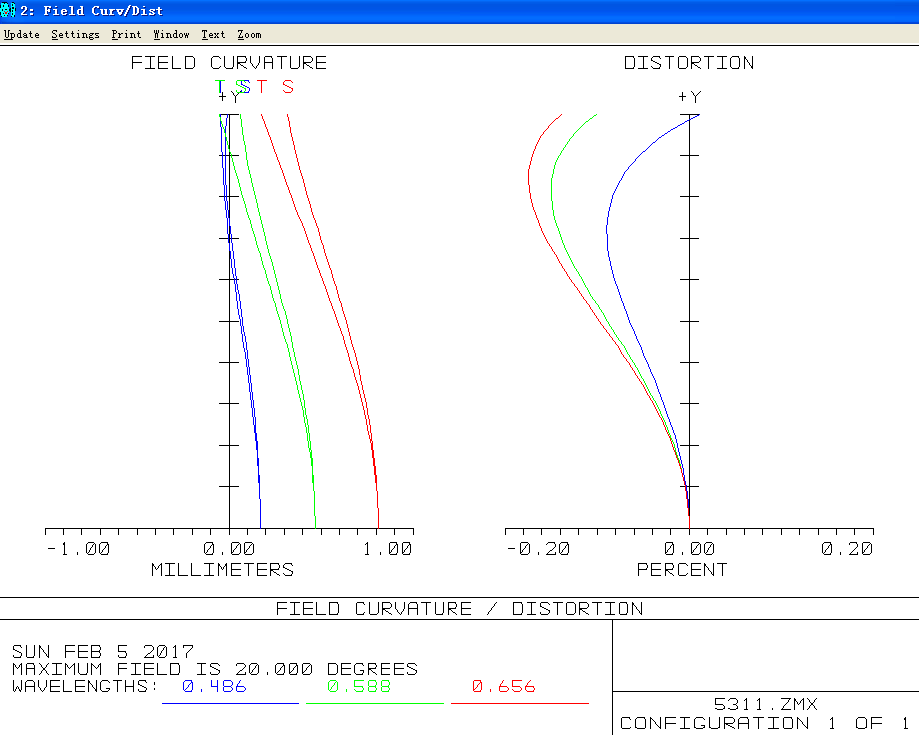

圖3 大視場平行光管畸變圖
【機械結構】

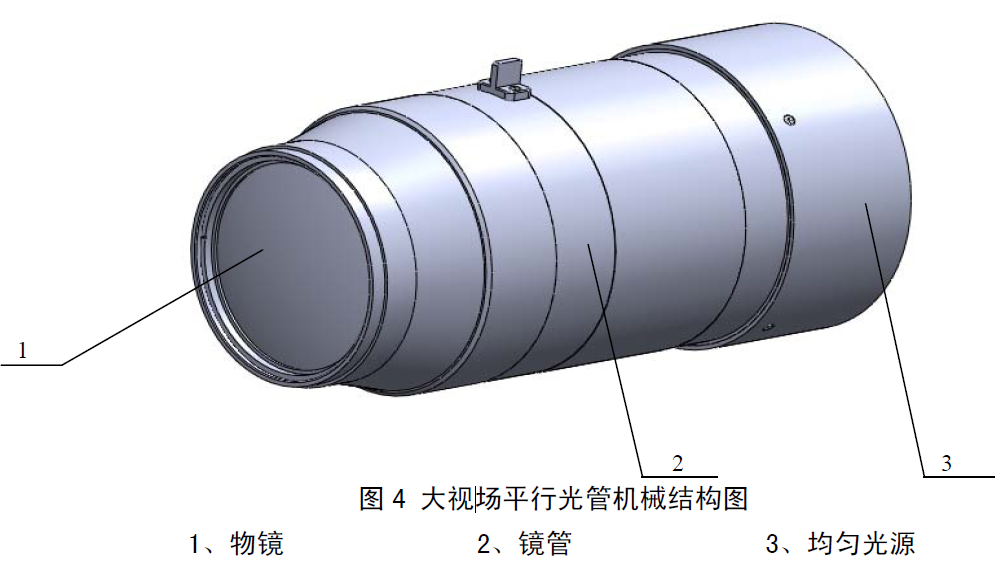

為了保證平行光管成像質量，我們將光學系統的前組和后組設計成兩個獨立的組合鏡頭，通過外部的大鏡管將其組合成一體，采用的這種結構形式可以有效的控制各鏡片的同軸精度，保證系統的成像質量；光源部分采用貼片式大發光角度LED 陣列加勻光板組成，其背景均勻，亮度可調，具有可靠性高，壽命長的特點。其外形結構示意圖如下圖所示。
為了保證LED 光源能夠實現均勻穩定的照明，同時能實現亮度可調，對其供電的電源要求較高，須選用穩壓直流可調電源供電。分劃板根據技術協議要求，采用照相腐蝕工藝制作分劃圖案。
