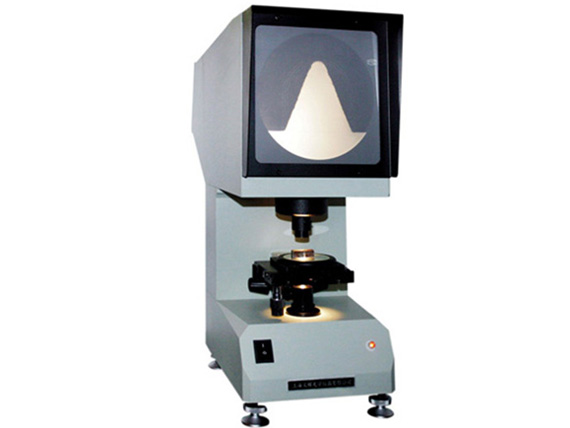

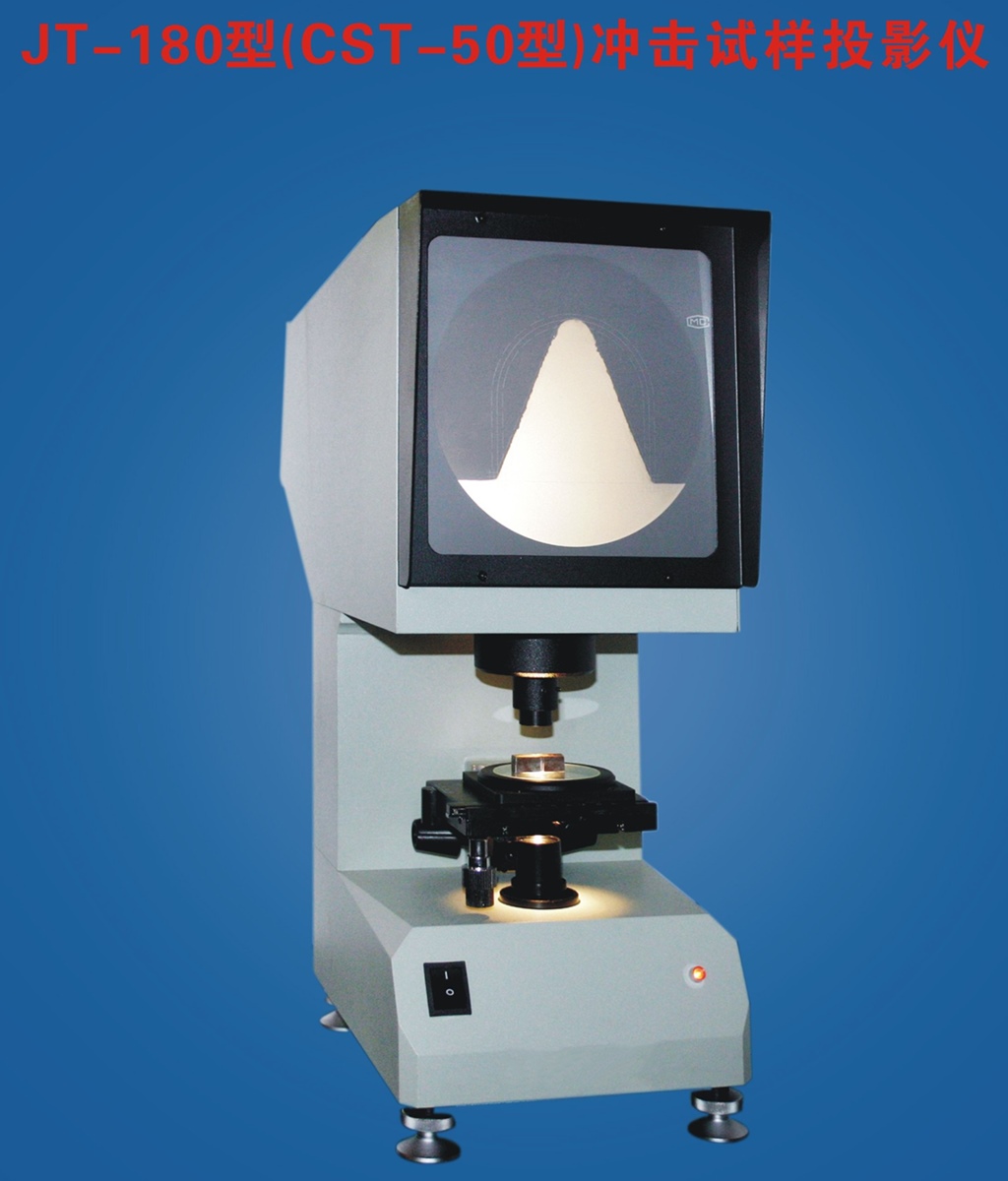

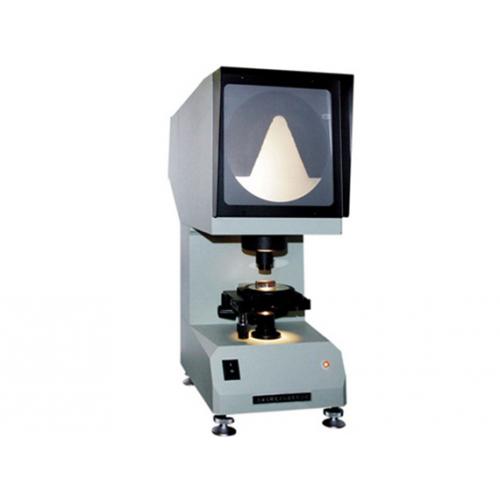

JT-180（CST-50）型 夏比沖擊試樣缺口投影儀



 產品簡介   Product introduction

---

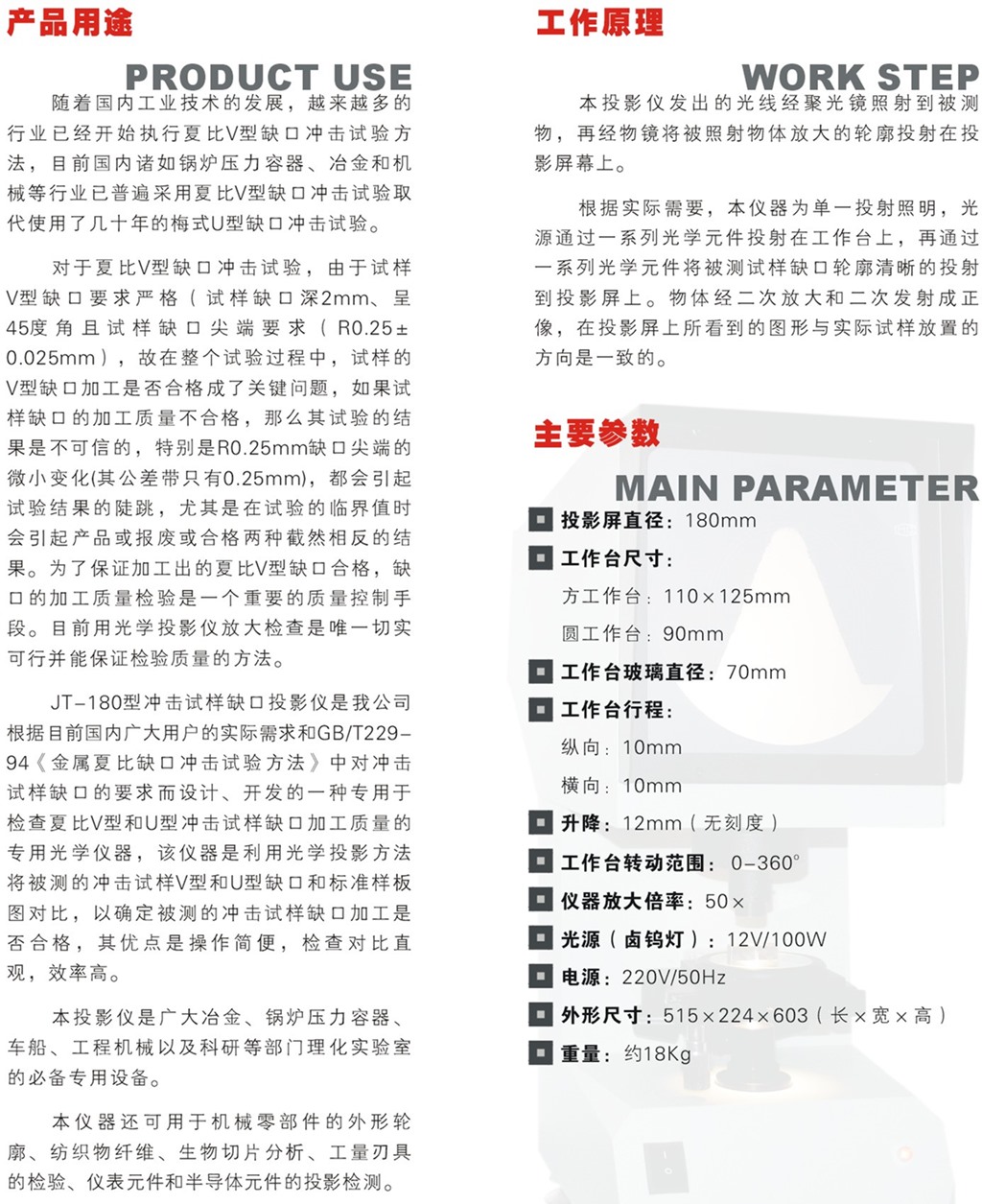

隨著國內工業技術的發展，越來越多的行業已經開始執行夏比V型缺口沖擊試驗方法，目前國內諸如鍋爐壓力容器、冶金和機械等行業已普遍采用夏比V型缺口沖擊試驗取代使用了幾十年的梅式U型缺口沖擊試驗。

對于夏比V型缺口沖擊試驗，由于試樣V型缺口要求嚴格（試樣缺口深2mm、呈45度角且試樣缺口尖端要求（R0.25±0.025mm），故在整個試驗過程中，試樣的V型缺口加工是否合格成了關鍵問題，如果試樣缺口的加工質量不合格，那么其試驗的結果是不可信的，特別是R0.25mm缺口尖端的微小變化(其公差帶只有0.25mm)，都會引起試驗結果的陡跳，尤其是在試驗的臨界值時會引起產品或報廢或合格兩種截然相反的結果。為了保證加工出的夏比V型缺口合格，缺口的加工質量檢驗是一個重要的質量控制手段。目前用光學投影儀放大檢查是唯一切實可行并能保證檢驗質量的方法。

JT-180（CST-50）型 夏比沖擊試樣缺口投影儀，是我公司根據目前國內廣大用戶的實際需求和GB/T229-94《金屬夏比缺口沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V型和U型缺口和標準樣板圖對比，以確定被測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。

 應用范圍   Applications

---

本投影儀是廣大冶金、鍋爐壓力容器、車船、工程機械以及科研等部門理化實驗室的必備專用設備。

本儀器還可用于機械零部件的外形輪廓、紡織物纖維、生物切片分析、工量刃具的檢驗、儀表元件和半導體元件的投影檢測。

 性能特點   Performance characteristics

---

★一機多用            ★用途廣泛            ★操作簡單

★使用方便            ★視場清晰            ★精度適中

 工作原理   Working principle

---

本投影儀發出的光線經聚光鏡照射到被測物，再經物鏡將被照射物體放大的輪廓投射在投影屏幕上。

根據實際需要，本儀器為單一投射照明，光源通過一系列光學元件投射在工作臺上，再通過一系列光學元件將被測試樣缺口輪廓清晰的投射到投影屏上。物體經二次放大和二次發射成正像，在投影屏上所看到的圖形與實際試樣放置的方向是否一致。



 使用方法   Use

---

■  安裝指南

1． 打開包裝箱后應首先檢查在運輸過程中有無碰撞損壞現象，以確保儀器完整無缺。

2． 本儀器應水平放置在沒有振動的地方，用地角螺釘調整儀器水平。

3． 本儀器應在光線較暗的房間里使用。

4． 儀器的使用環境應避免灰塵，且應干燥，以防止儀器內的光學部件受潮發霉。

5． 放置好儀器后，接上220V電源開關，檢查投影儀上是否有亮光，一切正常后即刻正常使用。

■  操作方法

1． 接通電源，打開電源開關。

2． 將被測試樣放在工作臺上，轉動工作臺升降手輪（圖一中的12），調焦直至影象清晰，再調整圓工作臺的縱向、橫向的調節手輪，使得已經放大了50倍的試樣缺口（包括V型和U型）的投影圖像與本儀器投影屏上的沖擊試樣標準尺寸圖對比，即可判斷出沖擊試樣V（或U）型缺口的幾何尺寸的加工質量。

■  更換燈泡

當燈泡長經長時間使用亮度降低或損壞后，需更換燈泡：

首先切斷電源，取下后蓋。旋松鹵鎢燈座（白瓷）上的兩個螺釘，向上拔出燈泡，更換新的鹵鎢燈后即可。更換后必須按照以下的方法重新調整照明系統。

照明系統的調整是把燈絲調整在光軸的中心，使投影屏上得到均勻亮度，新出廠的儀器照明系統已經正確校正，一般不需要調整，只有在儀器受到劇烈震動使燈絲偏離光軸中心才需要進行調整。

■  調整方法

1． 取下后蓋板，打開電源開關；

2． 在工作臺上放一張白紙；

3． 松開燈座正面滾花螺釘，調整光源后的大滾花手輪，即可調節燈絲中心高度。拉動大滾花手輪可以調節燈絲位于光軸水平中心的位置；調節時應注意白紙上的光斑圓整并且基本居中，然后移開白紙，觀察投影屏照明是否均勻，如此反復調節至均勻?yàn)橹梗?/span>

4． 旋緊滾花螺釘，固定燈座，照明系統調整結束。

■  更換倍率

1.  將儀器工作臺下調至底部，將原有的50x鏡頭輕輕旋，放置一旁。

2.  取出20x投影物鏡（短的一種），將20x投影物鏡旋入物鏡座，此時該儀器的放大倍率為20x，可用于檢測5mmU型缺口圖形。

 技術指標   Technical indicators

---

1． 投影屏直徑：180mm

2． 工作臺尺寸：

      方工作臺：110×125mm

      圓工作臺：90mm

     工作臺玻璃直徑：70mm

3． 工作臺行程：

     縱向：10mm

     橫向：10mm

     升降：12mm（無刻度）

4． 工作臺轉動范圍： 0——360。

5． 儀器放大倍率：50×

6． 光源（鹵鎢燈）：12V/100W

7． 電源：220V/50Hz

8． 外形尺寸：515×224×603（長×寬×高）

9． 重量：約18Kg

 標準配置   Standard configuration

---

1、 儀器主機： 1 套

2、 升降系統： 1套

3、 觀察系統：  1 套

4、 工作臺：1套

5、 光源：1只

6、 電源： 1套

7、 投影物鏡：1套

8、 底座調平腳

9、 承載玻璃

10、 電源線

11、 鹵鎢燈

12、 產品說明書

13、 產品合格證

14、 產品保修卡

---

 注意事項   Precautions

---

1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。

2. 嚴禁分解

除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。

3. 輸入電壓

請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。

4. 使用特定燈泡、保險絲和電源線

如果使用不恰當?shù)臒襞荨⒈ｋU(xiǎn)絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。

5. 顯微鏡需防高溫、防潮、防異物

為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。

6. 光源熱度

 照明燈泡在使用時會產生高溫，在燈亮?xí)r不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。

★ 為防止?fàn)C傷，在燈亮?xí)r或熄燈30分鐘以內不要觸摸燈泡。

★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微動調焦手輪

本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。

8. 放置場所

本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：

※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。

※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。

9. 安裝燈泡

請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。

※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。

※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。

※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。

※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。

10. 儀器搬運

本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。

11. 環境保護

請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！

---

1． 本儀器出廠時已經嚴格檢查合格，如運輸不出意外，抵達客戶時均可正常工作，使用時請勿調整儀器。

2． 安置儀器的工作環境應保持清潔，避免有害氣體、灰塵和油霧。工作溫度應保持在20—30攝氏度之間，空氣中的相對濕度應不超過50%，否則對儀器中光學部件和金屬鍍膜層有不良影響，破壞成像質量。

3． 為保證成像清晰，儀器應放置在無日光或其他雜光能夠折射到投影屏的地方。

4． 透鏡應需保持清潔，其表面禁止用手觸碰，若有油污，可用駝毛筆輕輕拂去浮灰，再用脫脂紗布蘸無水乙醇與乙醚的混合液體輕輕擦拭清潔，投影屏表面可用脫脂綿蘸玻璃清潔劑擦去灰塵和油污，最后用脫脂棉蘸水擦干。

5． 儀器外露部分機件要定期用汽油清洗，并涂以適量的潤滑油。

6． 儀器的插座必須連接地線，以確保安全。

 保養維護   Maintenance

---

1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。

2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。

3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。

4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。

5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。

6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
